产品参数:
1产品尺寸:220*215*50mm
2可接电梯数量:1部
3频率:410
4工作电压:DC-12V
5.工作电流:1.3-26A6
6待机电压:DC-12V.待机电流:140-160mA
7.传输模式:DPMR数字双工
8.功率:≤5W

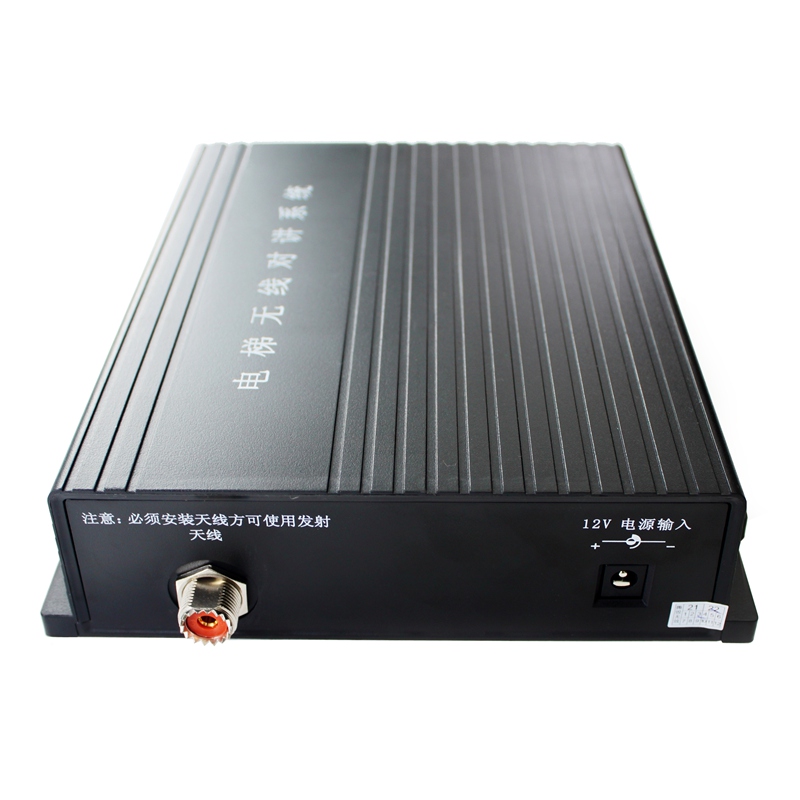

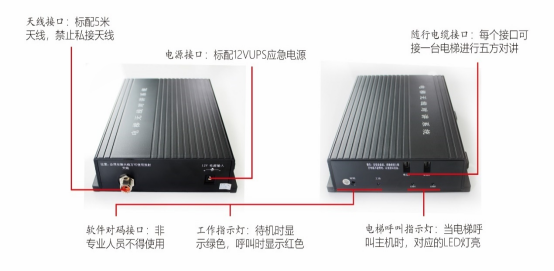

分机板端口介绍:

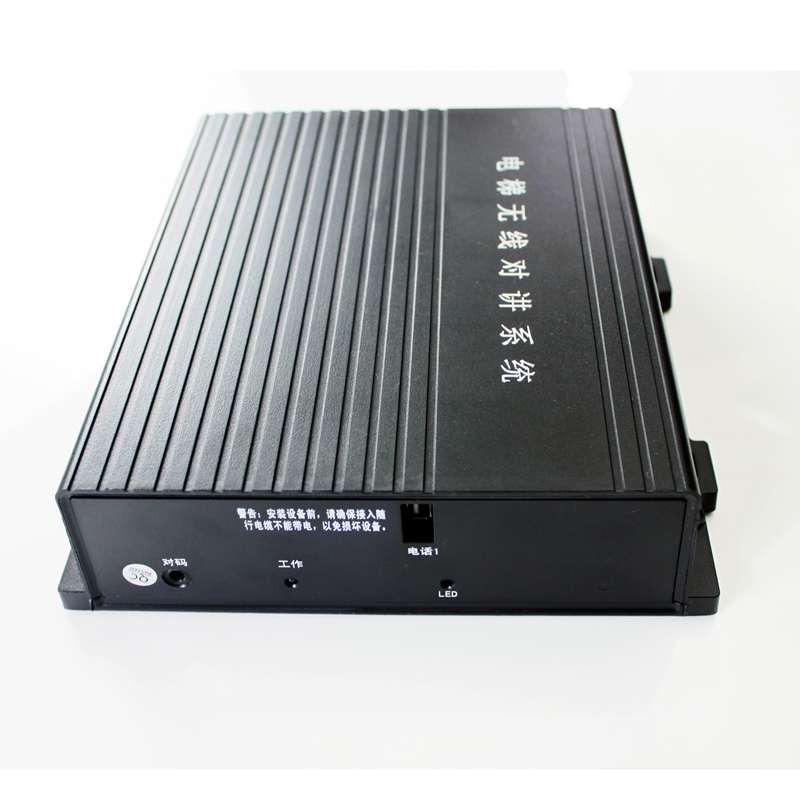

侧面板的【软件】孔:此按键为分机升级使用。侧面板的【对码】孔按键:此按键为对码用。
侧面板的【工作】灯:不工作时绿色指示灯亮,工作时红色指示灯亮。
侧面板的【LED】灯:绿色灯为电源指示灯,红色灯为正在发射工作指
示灯。
交换机识别功能,每部交换机自带的四部电梯可以一一对应,主机一一显示;
一栋楼只需要用一个分机,分机最多可带四部电梯,主机可以一一分辨具体哪一部电梯;
分机可以对码,可以自己更换电梯编号、楼栋号;
通话音质清晰;
抗干扰和防雷性强,不会受到雷雨天气影响。

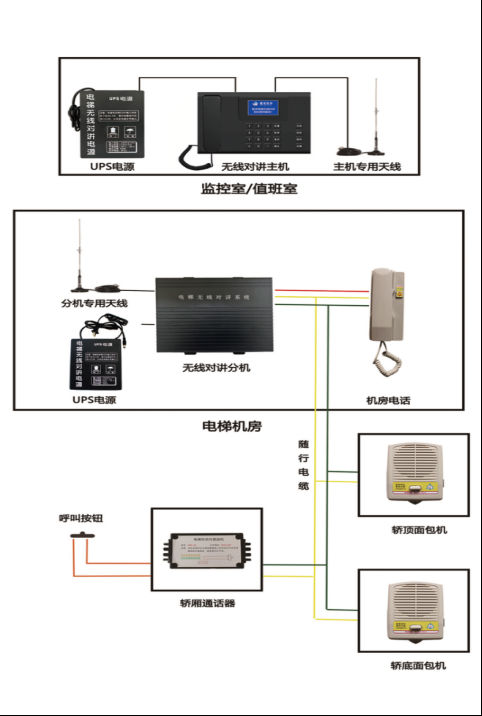

系统结构原理图
主要设备参数
设备名称 | 监控室 主机 | 机房 分机 | 天线 | UPS 电源 | 轿厢通 话器 | 机房 电话 | 轿顶、底坑 通话器 |
设备图片 | | | | | | | |
设 备 参 数 | 规格尺寸 | 300*230*180mm | 240*180*55mm | 550*110mm | 250*160*70mm | 125*66*25mm | 190*80*55mm | 118*78*37mm |
工作电压 | DC-12V | DC-12V | - | DC-12V | DC-12V | DC-12V | DC-12V |
工作电流 | 2.8~3.2A | 2.3~2.6A | - | 4A | 12mA | 12mA | 12mA |
待机电压 | DC-12V | DC-12V | - | DC-12V | DC-2~4V | DC-2~4V | DC-2~4V |
待机电流 | 190~230mA | 140~160mA | - | 180mA | 3mA | 3mA | 3mA |
工作温度范围 | -30℃~70℃ | -30℃~70℃ | -30℃~70℃ | -30℃~70℃ | -30℃~70℃ | -30℃~70℃ | -30℃~70℃ |
最大功率 | ≤5W | ≤5W | ≤80W | ≤60W | - | - | - |
传输方式 | 无线 | 无线 | 无线 | - | 两线 | 三线 | 两线 |
信号覆盖范围 | 3~5km | 3~5km | 3~5km | - | - | - | - |
频率 | 410MHZ | 410MHZ | 410MHZ | - | - | - | - |
可控电梯数量 | 3000台 | 4台 | - | - | 1台 | 1台 | 1台 |
音量 | >60db | >60db | - | - | >60db | >60db | >60db |
固定方式 | 壁挂或平放 | 壁挂或平放 | 螺丝固定 | 壁挂或平放 | 螺丝固定 | 壁挂 | 壁挂 |
